Contoh keluaran

Semua contoh di halaman ini dibuat dari data demo sintetis atau riset internal — bukan dokumen proyek. Nama, lokasi, harga, dan jadwal di dalamnya fiktif.

Data demo

Gambar tanggul dari lembar ukur

Label DATA DEMO tercetak di setiap gambar dan keterangannya.

Lembar gambar potongan melintang tanggul berisi enam panel penampang STA 0+000 sampai 0+250: garis tanah asli, timbunan trapesium dengan mercu +0,800, garis muka air banjir, dan tabel elevasi. Kop bertuliskan DEMO. — **Potongan melintang tanggul (DATA DEMO)** Potongan melintang tanggul TG 1, skala 1:100, dari lembar ukur sintetis. Kop DEMO, tanpa pengesahan, bukan untuk konstruksi.
Set PDF demo, 6 lembar A3

Lembar gambar potongan memanjang tanggul: denah jalur di bagian atas, profil tanah asli dan elevasi mercu di bawahnya, dengan tabel STA dan elevasi. Kop DEMO. — **Potongan memanjang dengan jalur situasi (DATA DEMO)** Potongan memanjang TG 1 dengan jalur situasi, dari data sintetis. Kop DEMO.
Set PDF demo, 6 lembar A3

Lembar gambar situasi berisi tiga garis trase tanggul dengan penanda STA pada grid koordinat fiktif. Kop DEMO. — **Situasi trase tanggul (DATA DEMO)** Situasi desa DEMO, 3 trase, skala 1:5000. Koordinat fiktif pada grid lokal.

Riset internal

Model permukaan dari foto drone

Tanpa titik kontrol tanah, kontur ini indikatif ±1–1,5 m. Bukan data ukur dan bukan layanan pemetaan. Tentang riset ini

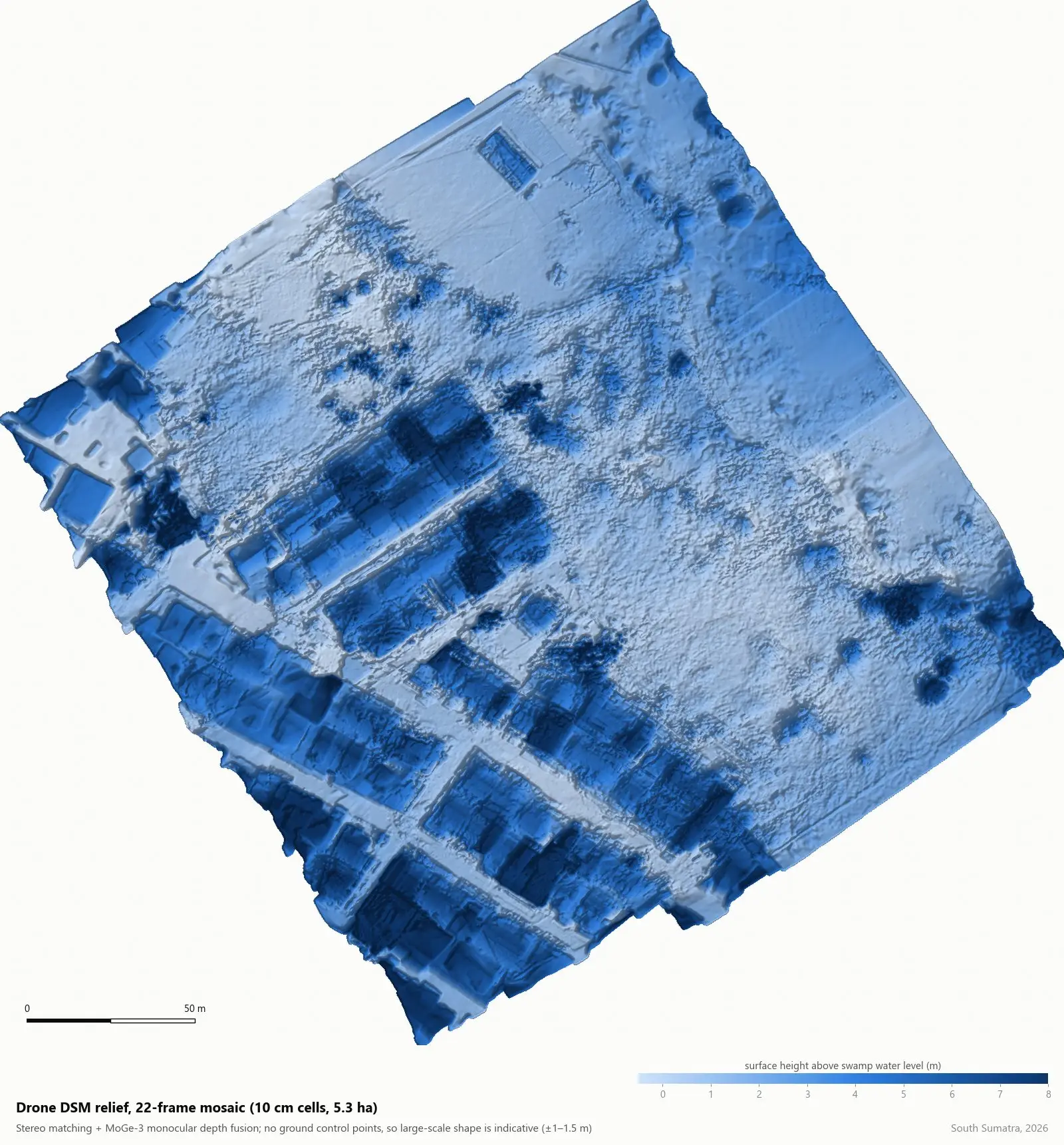

Peta relief model permukaan digital berwarna biru bertingkat menurut ketinggian 0 sampai 8 meter di atas muka air, dengan batang skala 50 meter. Tanpa koordinat dan tanpa foto udara. — **Relief DSM dari mosaik foto drone (RISET)** Relief DSM mosaik 22 foto, sel 10 cm. Tanpa GCP: elevasi indikatif. Teks di dalam gambar berbahasa Inggris.

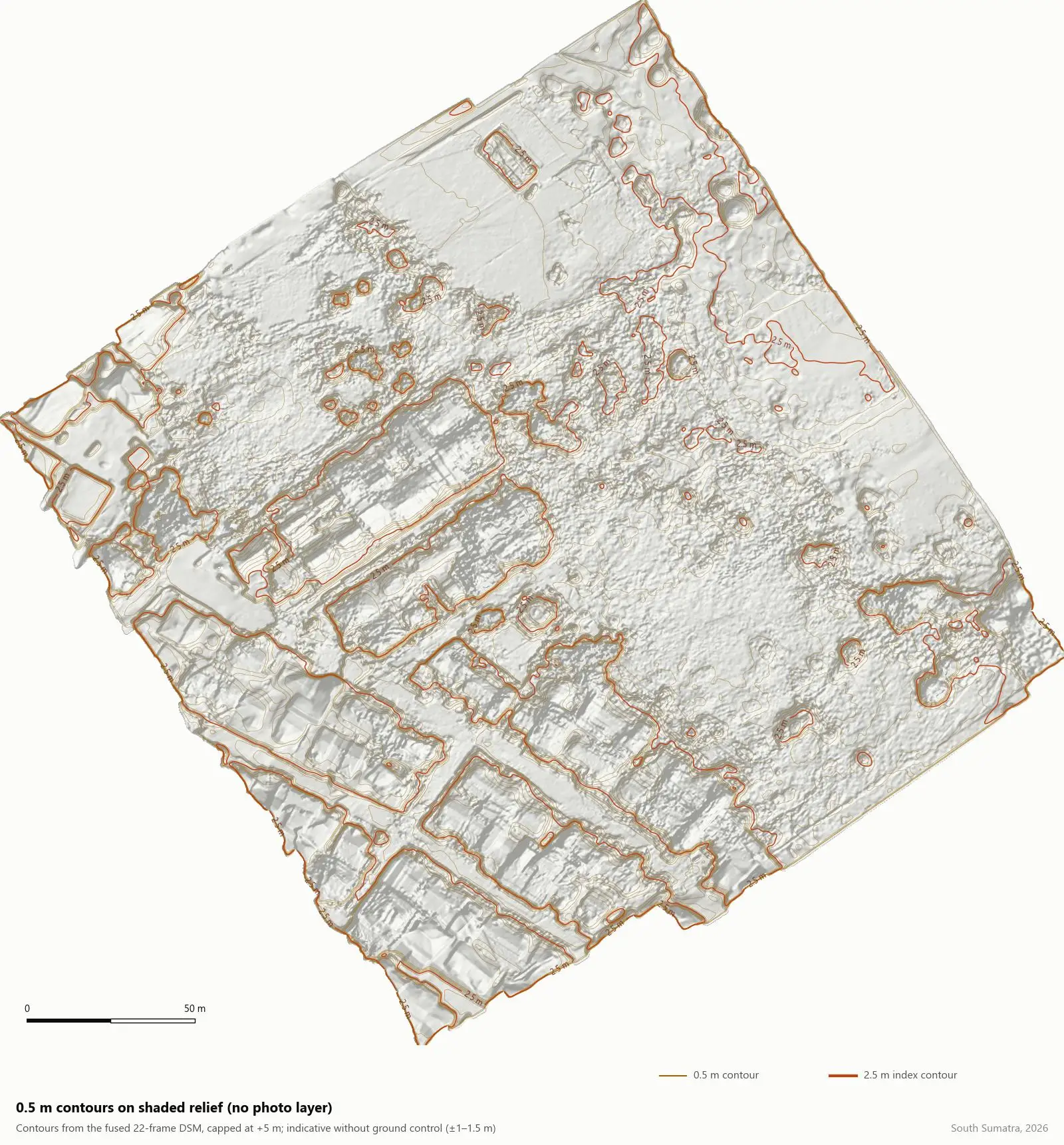

Garis kontur setiap 0,5 meter dengan kontur indeks setiap 2,5 meter di atas relief abu-abu. Tanpa koordinat dan tanpa foto udara. — **Kontur 0,5 m di atas relief (RISET)** Kontur indikatif ±1–1,5 m karena tanpa titik kontrol tanah. Bukan untuk hitungan volume.

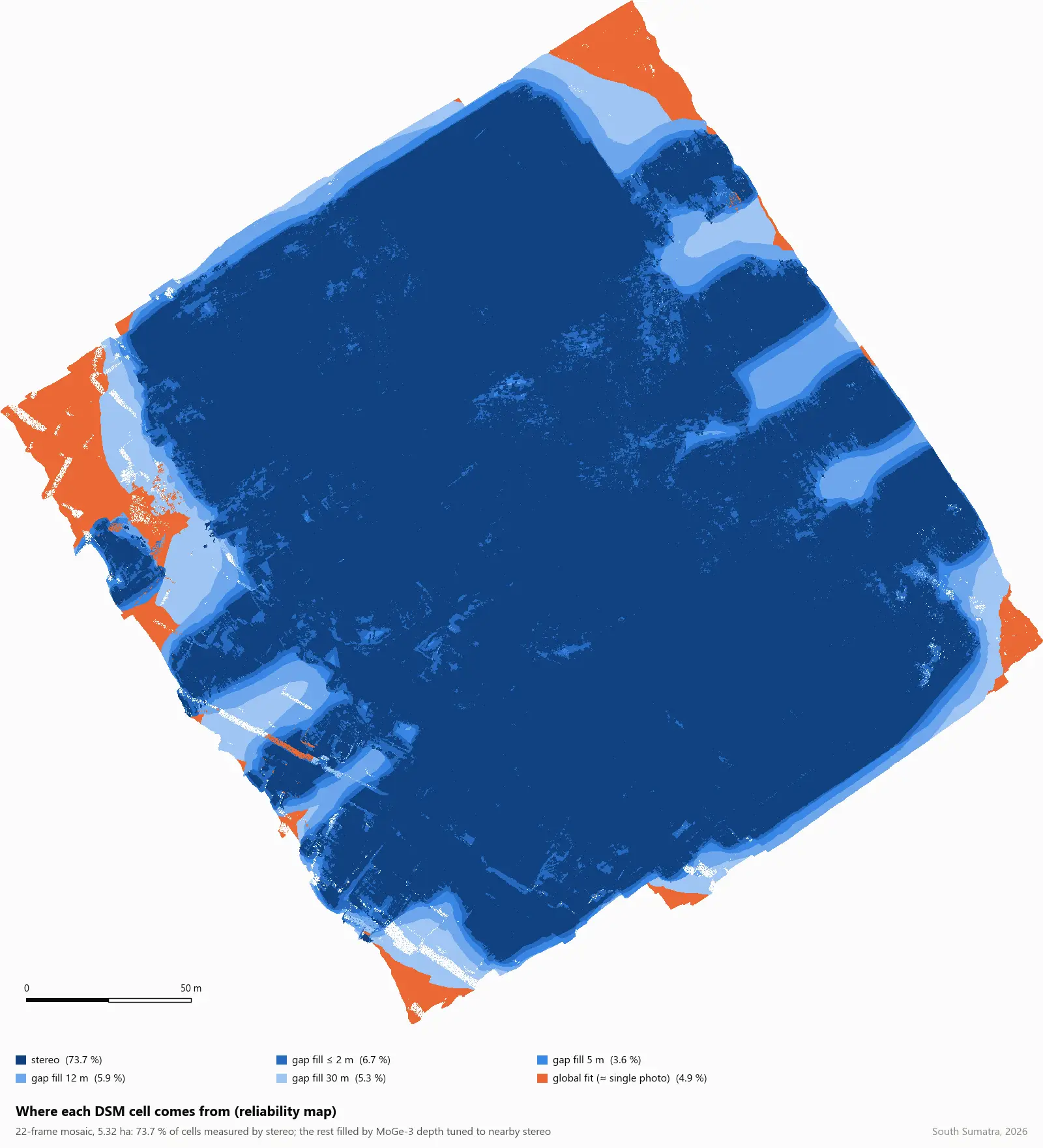

Peta kategori asal data per sel: stereo 73,7 persen, isian sampai 2 meter 6,7 persen, 5 meter 3,6 persen, 12 meter 5,9 persen, 30 meter 5,3 persen, dan global 4,9 persen. — **Peta keandalan: asal data tiap sel (RISET)** Stereo 73,7 % dari 5,32 ha; sisanya isian dengan jarak yang tercatat. Teks di dalam gambar berbahasa Inggris.

Grafik batang galat RMSE untuk lubang 2, 6, dan 15 meter: fusi 0,20, 0,38, 0,45 meter; interpolasi stereo 0,62, 0,96, 0,81 meter; kedalaman satu foto 0,80, 0,81, 0,64 meter. — **Uji tahan: galat pengisian lubang (RISET)** Fusi memberi galat terkecil pada ketiga ukuran lubang di foto uji. Teks di dalam gambar berbahasa Inggris.

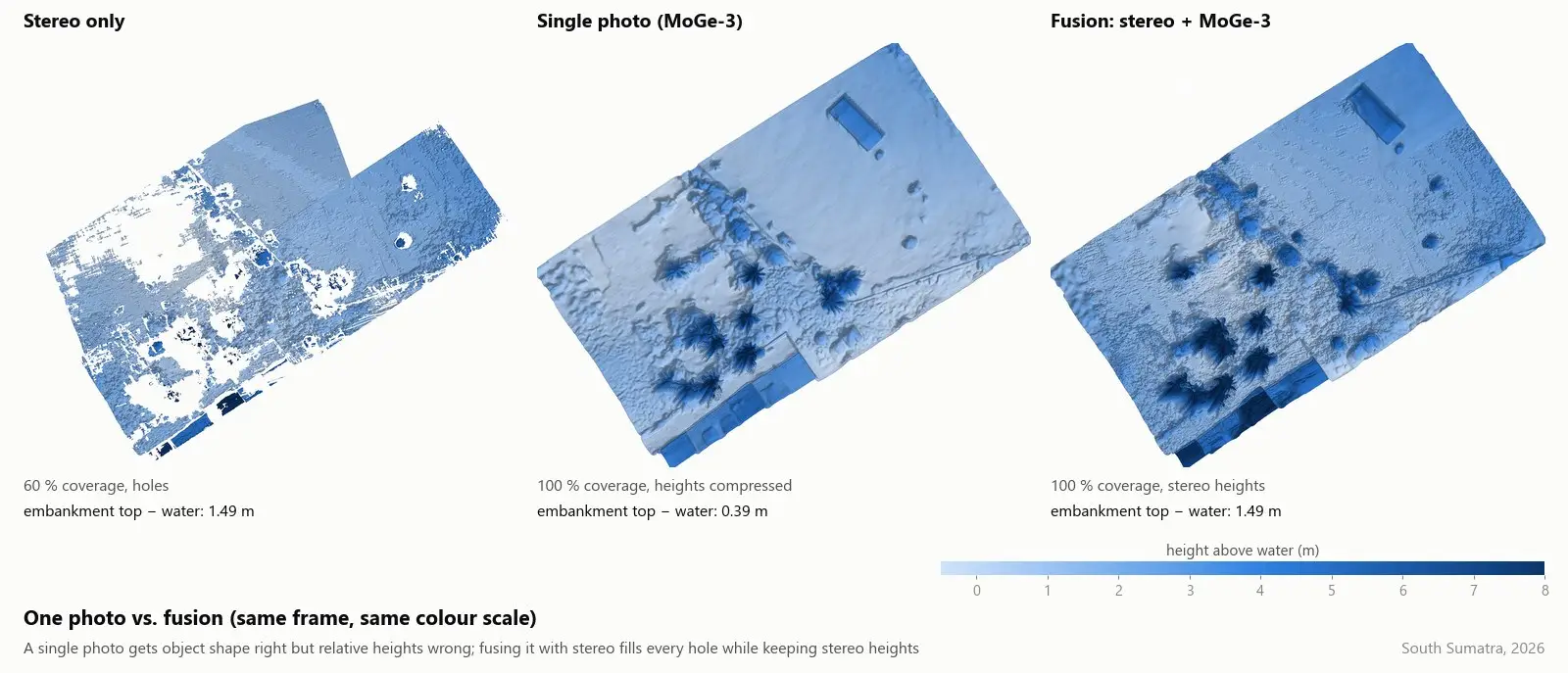

Tiga panel elevasi berdampingan: stereo saja dengan cakupan 60 persen dan berlubang, kedalaman satu foto dengan beda tinggi timbunan 0,39 meter, dan fusi dengan cakupan 100 persen dan beda tinggi 1,49 meter. — **Stereo, satu foto, dan fusi (RISET)** Satu foto menangkap bentuk, tetapi beda tinggi timbunan terlalu kecil; fusi mengembalikan beda tinggi yang sama dengan stereo.
